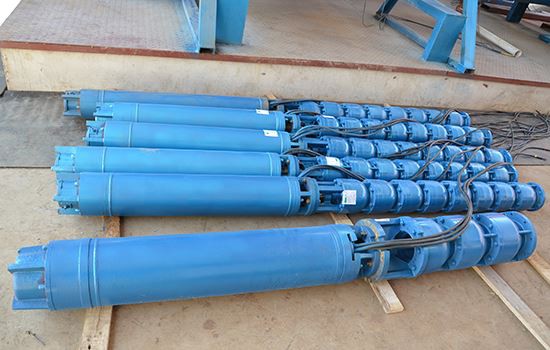

TDSP-HB 水中海水ポンプ

TDSP-HBシリーズ 水（海水）水中ポンプ井戸から水を汲み上げる水中ポンプとして、また海水または他の同様の腐食性液体を汲み上げる海水揚水ポンプとして使用されます。電動水中ポンプは、水、海水、または砂、海洋生物を含む同様の腐食性媒体での動作に適しています。

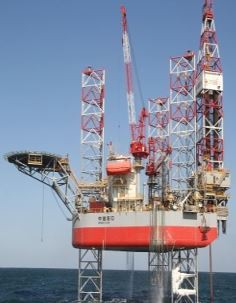

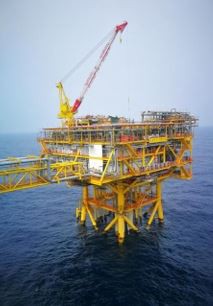

コンパクトな構造、少ない土地占有、ポンプ室が不要、騒音なし、モノのインターネットの自動制御と監視と管理の実現が容易など、一連の利点があります。これは、市の工場、鉱山、オフショアプラットフォーム、造船所、および同様の運用モードで水を供給するための理想的な装置です。

ポンプについて

清水で使用する場合、主な材質は一般的に鋳鉄、炭素鋼、耐摩耗合金鋼、銅合金です。水中の砂の含有量に応じて、部品とコンポーネントが最適に選択され、製品の信頼性が確保されます。

海水や類似の腐食性液体で使用する場合、主な材料は一般的にCu-Ni合金、ステンレス鋼、二相鋼またはモネルです。ポンプの寿命を延ばし、品質を高めるために、優れた材料を選択して製品を精密に製造するだけでなく、設計コンセプト、製品の構造、技術プロセスを継続的に改善しています。これにより、製品の信頼性がさらに向上します。

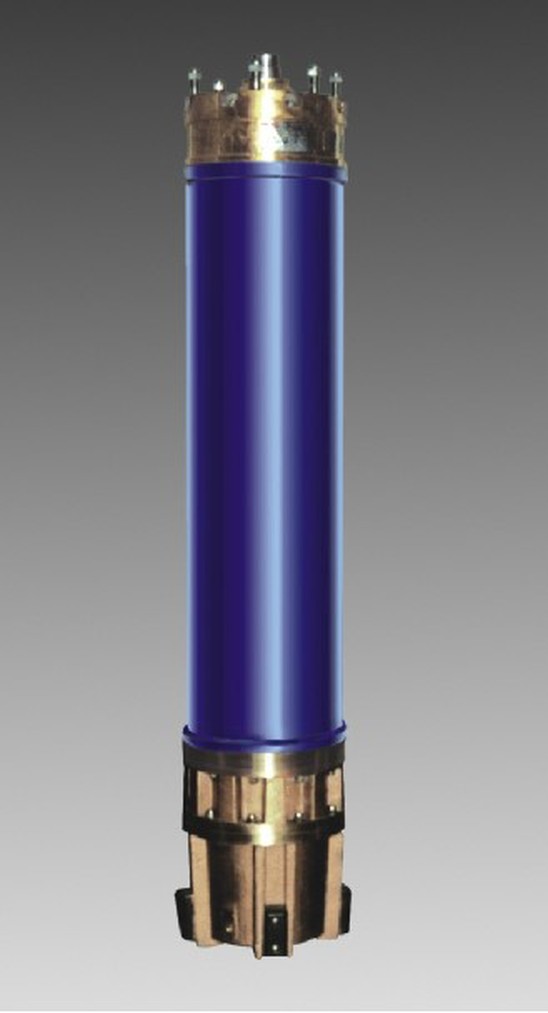

上記ポンプに適合するモーターは、TDSM シリーズ水 (海水) 水中 3- 相非同期または永久磁石同期電動モーターで、完全に密閉された構造で、きれいな水が満たされています。

a)固定子巻線はポリエチレン絶縁ナイロン被覆巻線で巻かれています。

b)さまざまな作業条件に応じて、モーターの外面はすべて適切な耐腐食性金属で作られています。

c)モーターのシールには、静的シールと動的シールがあります。静的シールは粘着テープシールです。動的シールはメカニカルシールまたはオイルシールです。

d)モーターベアリングは自己潤滑性があり、清浄な水または冷却剤によって潤滑されます。

e)モーターケーブルは、ガードスリーブ付きの耐腐食性と耐水性を備えたフラットケーブルまたは丸型ケーブルです。

f)内部圧力と外部圧力のバランスをとる方法は2つあります。1つはダイヤフラムを調整して自動的にバランスをとる方法、もう1つは正圧給水システムのバランスをとる方法です。異なる作業条件に応じて適切に選択されます。

運用監視

お客様のニーズに応じて、水中電動ポンプにはさまざまなセンサーを装備して、次のような操作監視を実現できます。

温度

変位、速度、加速度

電圧と電流

AC3

全体集会

ポンプ	柱パイプ
モーター	リフトクランプ
ケーブル	井戸頭装置
操作盤	チェックバルブ
ジャンクションボックス	生物付着防止装置
転用カバー	固定ブラケット
監視センサー	監視システム

上記のコンポーネントは、セット全体で納品することも、ご要望に応じて納品することもできます。ご注文の際には詳細な要件をお知らせください。

既存のパラメータがユーザーのニーズを満たせない場合は、カスタマイズされたサービスを提供できます。

労働条件

1.媒体：水、海水または類似の腐食性液体。PH値は6.5〜8.5である必要があります。

2.中温35度または90度

3.砂含有量（重量比）2％以下

4.ポンプは垂直に運転し、水中に沈めて運転する必要があります。その入口は、潮位が引いているときは海面より1.5m低い位置に沈めてください。モーターの底部は海底から2m以上離れている必要があります。特別な状況では、モーターを海底に挿入できますが、ポンプの入口から海底までの距離は0以上である必要があります。5.特別な用途の場合は、事前に当社に通知する必要があります。

5.潜水深度:タイプI -100m以下、タイプll -1000m以下、タイプlll -3000m以下

6.モーター内部にはきれいな水を満たし、必要に応じて冷却剤も充填する必要があります。

7.電源:380V/460V/690V/1.2kV/3.3kV/6.3kV/10kV、50Hz/60Hz、3相

TDSP-HB 水中海水ポンプ仕様書

詳細な仕様書と性能曲線については、電話+86 15550047599（WhatsApp）またはメールで当社の技術部門にお問い合わせください。trodat@trodatgroup.com.

モデル番号	流れ (m3/h)	頭 (m)	スピード (回転数/分)	エフ (%)	力 (キロワット)	頻度 (Hz)	最大直径 (ミリメートル)
200QB7-30 200QB7-40 200QB7-50 200QB7-60 200QB7-70 200QB7-80 200QB7-90 200QB7-100 200QB7-110 200QB7-120 200QB7-130	7	30 40 50 60 70 80 90 100 110 120 130	1750	58	1.7 1.7 2.2 3 3 4 4 5.5 5.5 5.5 5.5	60	147
300QB34-30 300QB34-40 300QB34-50 300QB34-60 300QB34-70 300QB34-80 300QB34-90 300QB34-100 300QB34-110 300QB34-120 300QB34-130	34	90 100 110 120 130	1750	60	7.5 9.2 15 15 15 18.5 18.5 22 22 25 25	60	250
300QB100-16/1 300QB100-32/2 300QB100-48/3 300QB100-64/4 300QB100-80/5 300QB100-96/6 300QB100-122/7 400QB100-128/8 400QB100-144/9 400QB100-160/10 400QB100-176/11 400QB100-192/12	100	16 32 48 64 80 96 112 128 144 160 176 192	1750	72	9.2 15 22 30 37 44 52 70 70 87 87 100	60	253
							290
300QB120-14/ 300QB120-28/2 300QB120-42/3 300QB120-56/4 300QB120-70/5 300QB120-84/6 300QB120-98/7 400QB120-112/8 400QB120-126/9 400QB120-140/10 400QB120-154/11 400QB120-168/12	120	14 28 42 56 70 84 98 112 126 140 154 168	1750	72	9.2 18.5 25 33 42 52 55 70 70 87 87 100	60	253
							290
350QB140-13/1 350QB140-26/2 350QB140-39/3 350QB140-52/4 350QB140-65/5 350QB140-72/6 400QB140-91/7 400QB140-104/8 400QB140-117/9 400QB140-130/10 400QB140-143/11 450QB140-156/12	140	13 26 39 52 65 72 91 104 117 130 143 156	1750	72	9.2 18.5 25 37 44 52 70 70 87 87 100 120	60	253
							290
							360

モデル番号	流れ (m3/h)	頭 (m)	スピード (回転数/分)	エフ (%)	力 (キロワット)	頻度 (Hz)	最大直径 (ミリメートル)
400QB180-20/1 400QB180-40/2 400QB180-60/3 400QB180-80/4 400QB180-100/5 450QB180-120/6 450QB180-140/7 450QB180-160/8 450QB180-180/9 450QB180-200/10 450QB180-220/11 450QB180-240/12	180	20 40 60 80 100 120 140 160 180 200 220 240	1750	72	18.5 37 52 70 87 120 120 140 160 185 185 220	60	305
							360
400QB240-18/1 400QB240-36/2 400QB240-54/3 400QB240-72/4 450QB240-90/5 450QB240-108/6 450QB240-126/7 450QB240-144/8 450QB240-162/9 450QB240-180/10	240	18 36 54 72 90 108 126 144 162 180	1750	72	22 42 70 87 120 140 160 185 185 220	60	305
							360
450QB290-17/1 450QB290-34/2 450QB290-51/3 450QB290-68/4 450QB290-85/5 450QB290-102/6 450QB290-119/7 450QB290-136/8 450QB290-153/9 700QB290-170/10	290	17 34 51 68 85 102 119 136 153 170	1750	72	25 52 70 120 140 185 185 220 300	60	305
							360
							600
400QB330-14/1 400QB330-28/2 400QB330-42/3 400QB330-56/4 450QB330-70/5 450QB330-84/6 450QB330-98/7 450QB330-112/8 450QB330-126/9 450QB330-140/10 700QB330-154/11 700QB330-168/12	330	14 28 42 56 70 84 98 112 126 140 154 168	1750	72	22 44 70 87 120 140 160 185 220 220 300 300	60	305
							360
							600
400QB330-17/1 400QB330-34/2 400QB330-51/3 450QB330-68/4 450QB330-85/5 450QB330-102/6	330	17 34 51 68 85 102	1750	72	30 52 87 120 140 160	60	322
							360
450QB360-27/1 450QB360-54/2 450QB360-81/3 450QB360-108/4 700QB360-135/5 700QB360-162/6	360	27 54 81 108 135 162	1750	72	52 100 140 185 300 300	60	352
							360
							600
450QB420-26/1 450QB420-52/2 450QB420-78/3 450QB420-104/4 700QB420-130/5 700QB420-156/6	420	26 52 78 104 130 156	1750	72	52 120 160 220 300 380	60	352
							360
							600
							615

モデル番号	流れ (m3/h)	頭 (m)	スピード (回転数/分)	エフ (%)	力 (キロワット)	頻度 (Hz)	最大直径 (ミリメートル)
450QB480-23/1 450QB480-46/2 450QB480-69/3 450QB480-92/4 700QB480-115/5 700QB480-138/6 700QB480-161/7 700QB480-184/8	480	23 46 69 92 115 138 161 184	1750	72	52 120 160 220 300 380 380 420	60	352
							360
							600
							615
450QB600-20/1 450QB600-40/2 450QB600-60/3 700QB600-80/4 700QB600-100/5 700QB600-120/6 700QB600-140/7 700QB600-160/8	600	20 40 60 80 100 120 140 160	1750	72	70 120 185 300 300 380 420 470	60	352
							360
							600
							615
550QB330-50/1 550QB330-100/2 700QB330-150/3	330	50 100 150	1750	72	87 160 300	60	420
							600
550QB420-43/1 700QB420-86/2 700QB420-129/3 700QB420-172/4	420	129 172	1750	72	87 185 300 380	60	420
							600
							615
550QB540-36/1 550QB540-72/2 700QB540-108/3 700QB540-144/4 700QB540-180/5	540	36 72 108 144 180	1750	72	100 185 300 380 470	60	420
							600
							615
700QB780-46/1 700QB780-92/2 700QB780-138/3	780	46 92 138	1750	72	185 350 520	60	480
700QB900-44/1 700QB900-88/2 700QB900-132/3	900	44 88 132	1750	72	185 420 620	60	480
							520
700QB1020-41/1 700QB1020-82/2 700QB1020-123/3 700QB1020-164/4	1020	41 82 123 164	1750	72	220 420 620 850	60	480
							520
600QB660-40/1 700QB660-80/2 700QB660-120/3 700QB660-160/4	660	40 80 120 160	1750	72	140 300 380 540	60	465
							600
							615
600QB780-36/1 700QB780-72/2 700QB780-108/3 700QB780-144/4	780	36 72 108 144	1750	72	140 300 420 540	60	465
							600
							615
600QB900-27/1 700QB900-54/2 700QB900-81/3 700QB900-108/4 700QB900-135/5	900	27 54 81 108 135	1750	72	120 300 380 470 620	60	465
							600
							615
800QB960-50/1 800QB960-100/2 800QB960-150/3	960	50 100 150	1750	72	220 470 720	60	630
800QB1200-43/1 800QB1200-86/2 800QB1200-129/3	1200	43 86 129	1750	72	300 540 720	60	630
900QB960-95/1	960	95	1750	72	420	60	655
900QB1200-88/1 900QB1200-176/2	1200	88 176	1750	72	470 1000	60	655
							655
900QB1500-70/1 900QB1500-140/2	1500	70 140	1750	72	470 1000	60	655
							685
900QB2000-56/1 900QB2000-112/2	2000	56 112	882	83	450 900	60	720
900QB2200-54/1 900QB2200-108/2	2200	54 108	882	83	480 960	60	720
900QB2500-52/1 900QB2500-104/2	2500	52 104	882	85	500 1000	60	720
